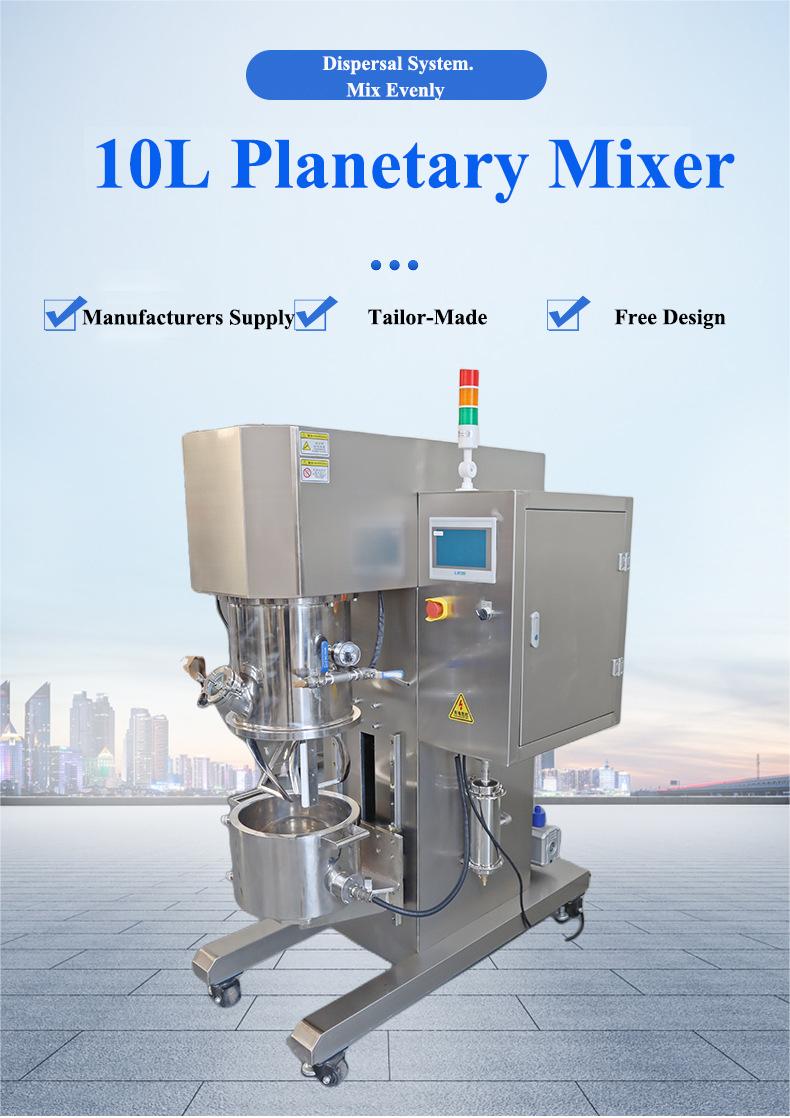

Parâmetros técnicos detalhados do misturador planetário de vácuo duplo

1-2 Estrutura básica

A. Tipo de elevação da panela elétrica, Rv40.

B. Medição direta única do modo de temperatura do material

C. eixo de agitação dupla + eixo de dispersão + parede de raspagem

1-3 barril (balde agitador)

A. Volume de projeto: 13.5L; B. Volume eficaz: 10L.

Material: SUS304;

A parede do recipiente é polida após o processo de girar para garantir uma boa redondeza;

O plano do flange superior do barril de mistura se encaixa com o flange do corpo do cano superior;

O fundo do barril com G1 "(DN20) Válvula de esfera de descarga 1

Diâmetro do corpo do barril: 280 mm de profundidade: 220mm

1-4 barril superior (capa de chaleira)

A. Material: SUS304.

B. uma tremonha de dosagem em pó/líquido, que pode ser ligada e desligada rapidamente; 1 holofote; 2 janelas pequenas (uma porta de destaque e um orifício de observação), reservados um manômetro de vácuo e outras conexões necessárias (vácuo/esvaziamento/backup).

1-5 Princípio de mistura

Dois discos descentralizados instalados no eixo descentralizado de alta velocidade são combinados com o design de baixo gap da pasta de agitação dupla, sem pontos cegos. As pás de agitação de baixa velocidade prendem fortemente o movimento de interferência e os movimentos de circulação superior e inferior/esquerda e direita, bem como os efeitos de dispersão de cisalhamento de alta velocidade dos discos dispersos se agitam com a pá de mistura planetária para garantir que os materiais estejam totalmente dispersos e misturados.

1-6-1 Revolução/agitadora orbital e unidade de frequência variável, redutor

Quantidade: um conjunto;

Poder do motor: 1,5kW;.

Com um controlador de velocidade do conversor de frequência combinado com o motor.

Redutor correspondente, taxa de redução de cerca de I = 40,26, coeficiente de FA = 1,55.

1-6-2a. Velocidade de rotação planetária

Velocidade: 0-65rpm/min, ajustável

1-6-2b raspador

Quantidade: 1 conjunto;

Material da parede de raspagem: SUS304 e Teflon; Consistente com a velocidade de rotação planetária.

1-6-3. Valor de referência de lacunas (opcional)

A. Tolerância da mistura de polpa e pá de mistura: 6 ± 2 mm;.

B. Tolerância da Mixagem Polpa e Inferior: 2 ~ 6mm;

C. tolerância da parede de celulose e barril de mistura: 5 ± 1,5 mm;

1-7-1 Eixo de agitação / velocidade da polpa de agitação

Velocidade: 0-170 rpm/min, ajustável

1-7-2 polpa de agitação

Material: SUS304;

B. Quantidade: 2pcs (grupo).

1-7-3 Selecione a forma de polpa de agitação

Padrão: Twist Type

1-8-1 Motor de dispersão

Quantidade: um conjunto;

B. Energia motor: 1,5kW.

C. com o motor para corresponder ao governador de conversor de frequência de 1,5kW

1-8-2 Velocidade de dispersão (rotação)

Velocidade 0-1400 rpm.

velocidade linear 4,3m/s

1-8-3 eixos de dispersão e disco

Material: SUS304;.

Single, dois discos de dispersão são instalados no eixo de dispersão, as posições são escalonadas uma da outra para garantir uma melhor dispersão/agitação.

C. diâmetro do disco disperso: 50 mm;

1-9. Levantamento (maconha):

A. elevador elétrico: com guia linear, com dispositivo de posicionamento; O posicionamento é seguro e confiável.

B. levantando energia do motor: rv400.37kw

1-10 Sistema de vácuo

O processo de mistura e dispersão pode ser realizado no vácuo ;; grau de vácuo: ≤-0,096MPa.

Bomba de vácuo

Selo dinâmico: vedação mecânica; Selo estático: O-ring.

Material de vedação: a vedação dinâmica é a combinação PTFE e Fluororberber; A vedação estática é fluororgeber.

E. Maindo a pressão por 4 horas e pasta ou sob o estado de manutenção da pressão sem vazar óleo no barril de pasta

1-11 Sistema de posicionamento

A. Com o dispositivo de ajuste de posicionamento e o dispositivo de travamento, ele pode posicionar com precisão o barril de mistura e o barril superior ， e impedir a rotação.

B. A parada de posicionamento do flange sob o barril é coordenada com precisão com o cano emocionante para garantir que a posição do barril de mistura seja razoável e o posicionamento seja preciso

1-12 O gabinete de distribuição de energia

Dispositivo de vácuo, controle de velocidade de conversão de frequência, exibição de temperatura (controle), holofotes, levantamento, parada de emergência de operação e outras funções são exibidas e operadas no gabinete de distribuição de energia.

1-13 Operação segura

A. Confrondo a unidade de frequência variável e o interruptor de viagem limite, a rota de controle especialmente projetada garante que o barril superior seja interrompido automaticamente depois de ter aumentado para a posição especificada.

B. Durante o processo de ascensão do barril superior, a parte de agitação e dispersão do dispositivo não pode ser iniciada. Da mesma forma, quando a máquina é transportada e misturada, o barril superior não pode ser aumentado e o barril de mistura não pode ser aberto.

Usando o design do circuito, como o interruptor de proximidade, garante que as peças de trabalho planetárias não possam ser levantadas sob a condição de vácuo.

O design de tanque de vácuo especial pode efetivamente impedir que o óleo da bomba de vácuo flua de volta para o barril de mistura.

1-14 mainframe

Tensão de trabalho/frequência: 380V/50Hz/3 fase. Tensão de controle: 220V.

1-15 Dimensões gerais

1260*570*1340mm

1-16 Peso

cerca de 430 kg
