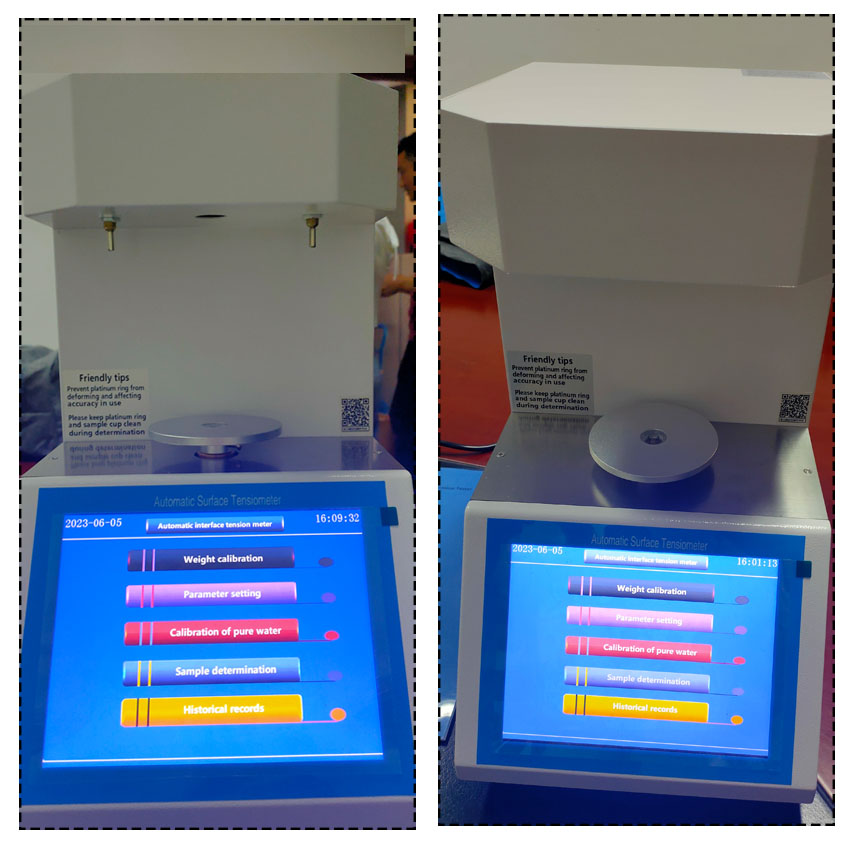

ASTM D971 Testador de tensão interfacial automática pelo método de anel de platina

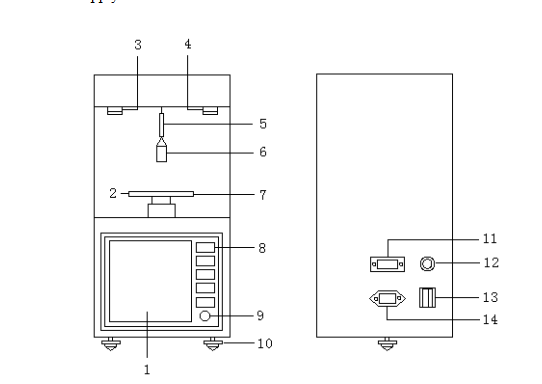

Estrutura e peças principais

1. Tela LCD grande

2. Copo de amostra: para manter a amostra a ser medida;

3. Ajuste fino para zero ponto

4. Ajuste fino para escala completa

5. Haste do anel            6. Anel de platina    7. Suporte de amostra;

8. botões em branco    9. Botão de luz de fundo

10. Pé de instrumento: para nivelar o instrumento;

11. Impressora e porta de computador        12. Caixa de fusível com fusível de 1a

13. interruptor de energia     14. soquete da fonte de alimentação

Princípio de trabalho de  Testador de tensão superficial

O princípio de funcionamento do instrumento é descrito da seguinte forma: aplica a indução de alta frequência, pequeno sistema de medição de auto-equilíbrio de deslocamento ao balanço de torque. Quando a força aplicada ao anel de platina muda, a haste de equilíbrio conectada ao anel de platina aparecerá deslocamento entre duas sondas de corrente de Foucault. Em seguida, os valores de indutância de duas sondas de corrente de Foucault mudam. O transformador diferencial perderá seu equilíbrio e o sinal de entrada do amplificador de transformador diferencial no circuito também perderá seu equilíbrio. Ele enviará um grupo de sinal elétrico, que mudará com a força aplicada ao anel de platina, após a ampliação pelo amplificador. O sinal elétrico será enviado ao microcomputador para processo e usado para calcular a tensão interfacial real da amostra medida conforme GB/T6541.

Principal especificação técnica e parâmetros de  Tensão superficial

1. Método de exibição: possui uma tela LCD grande com luz de fundo e menu rápido. O menu contém todos os procedimentos de teste e métodos de cálculo estipulados no GB/T6541.

2. Botões: botões em branco;

3. Faixa de medição:

(1) para o óleo isolante: 2 ～ 100 mn/m;

(2) para outros produtos petrolíferos: 2 ～ 200 mn/m;

4. Sensibilidade: 0,1 mn/m;

5. Precisão: 0,1 mn/m;

6. Resolução: 0,1 mn/m;

7. Repetibilidade: 0,3%;

8. Temperatura ambiente: 10 ℃ ～ 30 ℃;

9. umidade relativa: 20%～ 75%;

10. Fonte de alimentação: AC 220V ± 5%, 50 Hz;

11. Poder nominal: não superior a 100 W;

12. Tamanho: 185 mm × 260 mm × 360 mm

13. Peso: 15 kg;
