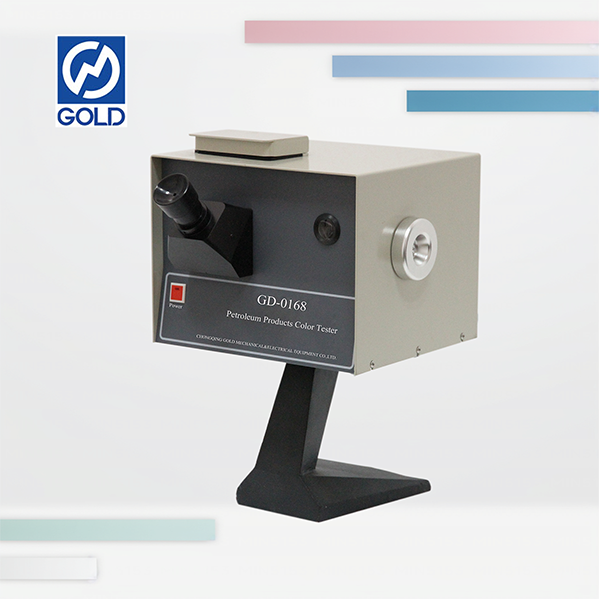

GD-0168 Testador de cores de produtos petrolíferos

Testador de cores de produtos petrolíferos

O instrumento é adequado para determinar a cor de vários  óleos lubrificantes e outros petróleo  Produtos conforme Sh/T 0168-92 "Método de teste para cor de produtos petrolíferos ". Os métodos de teste são  da seguinte forma: Preencha a amostra de teste em cores comparando o tubo e compare a cor da amostra com a cor padrão para verificar seu número de cores. Por favor, veja o número da cor anexada comparando a folha para descobrir a semelhança  Entre o número de cores do instrumento e o número de cores no GB/T6540 padrão.

Estrutura do instrumento e desempenho principal:

1. O testador de cores dos produtos petrolíferos é composto de discagem colorida padrão, lente de observação, fonte de luz e cores comparando o tubo.

2. A fonte de luz é uma lâmpada de 220 V, 100 W, com temperatura de 2750 ± 50 K de moagem de leite branco. Após filtrar a cor por vidro branco de leite e vidro de filtragem do sol, as características do espectro da luz ganho do sol é semelhante a ele.

3. A luz padrão se transformará em duas luzes paralelas, que são semelhantes em tamanho, espelho de reflexão do plano e prisma. As luzes paralelas irradiarão na amostra na cor comparando o tubo no vidro de cor de discagem colorida padrão uniformemente e respectivamente.

4. Existem 26 peças de φ14 orifícios leves. E os óculos coloridos padrão com 1 ~ 25 colorido são instalados nos 25 desses orifícios em sequência. O 26 buraco está em branco. O mostrador de cores é girado por uma roda manual instalada no lado direito do instrumento para escolher a cor correta durante a cor comparando o teste. A cor padrão comparando vidro no mostrador de cores deve ser calibrada pela cor padrão comparando líquidos.

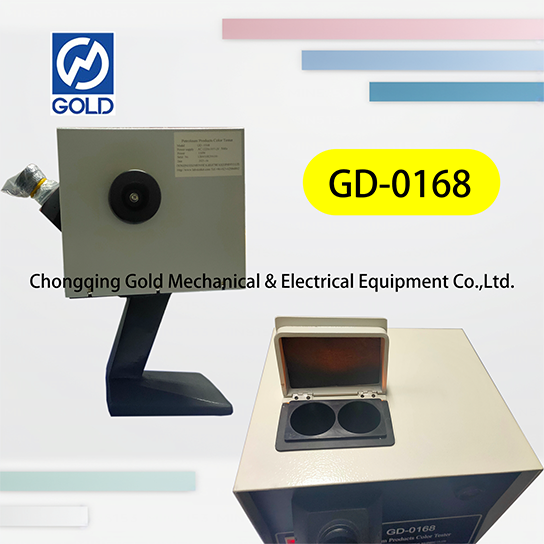

5. A cor comparando o tubo é φ32 mm, 120 ~ 130 mm de altura de vidro de fundo plano não colorido. A cor comparando o tubo é colocada em instrumento com uma tampa na parte superior do instrumento.
6. A lente de observação é composta por espelho côncavo e barra separada. Você pode ver duas cores semicírculos através da lente de observação. O semicírculo certo é a cor padrão. A luz e o foco da lente de observação óptica podem ser ajustados, por isso é fácil de ser usado.




Principais parâmetros técnicos:

Princípio da medição de cromaticidade:

• Injete a amostra no tubo colorimétrico, ligue uma fonte de luz padrão, gire o mostrador de cores padrão e a roda manual, enquanto observa a ocular

• Observe e compare as amostras, usando códigos de cores iguais como códigos de cores para as amostras. Se a cor correspondente exata não puder ser encontrada para a cor da amostra e

• Se cair entre duas cores padrão, relate a maior das duas cores - uma cor e adicione a palavra "menor que " na frente desse número de cores.

• O padrão de cor de vidro é dividido em 16 códigos de cores, dispostos de 0,5 a 8,0 valores. Quanto maior o código de cores, mais escura a cor.

• Se a cor da amostra for mais escura que a cor padrão do número 8, adicione 15 amostras (em volume) à mistura de diluentes, meça a cor da mistura e adicione a palavra "diluição " após o número da cor.

• O princípio de determinação do método sh-t1068 é basicamente o mesmo que GB/T6540, com a principal diferença sendo o vidro padrão sh-t1068

• Os chips de cores de vidro são divididos em 25 códigos de cores, enquanto GB/T6540 é dividido apenas em 16 códigos de cores.

Attentões:

1. 1. A luz e o foco da lente de observação óptica foram ajustados, não altere quando usada. Por favor, preste mais atenção ao ajustá -lo.
2. 2. Limpe a superfície externa e o fundo do tubo de ensaio quando você coloca a cor comparando o tubo contendo amostra de óleo em instrumentos.
3. 3. O vidro colorido padrão deve ser calibrado por cores padrão comparando líquidos estipulados em SH/T0168 a cada meio ano. Se a diferença entre a cor do vidro de cor e o número de cores correspondente for superior a um número de cores, você deve alterar um novo mostrador de cores ou enviá -lo para fabricar para calibração.
4. Aviso: Se houver algum problema, corte o fio da fonte de alimentação imediatamente. Em seguida, peça a um profissional para verificar e repará -lo. Você pode usá -lo novamente apenas após o problema ser resolvido para evitar acidentes.

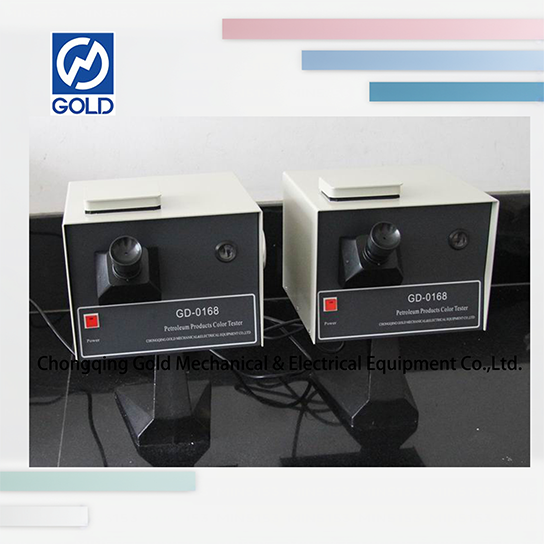

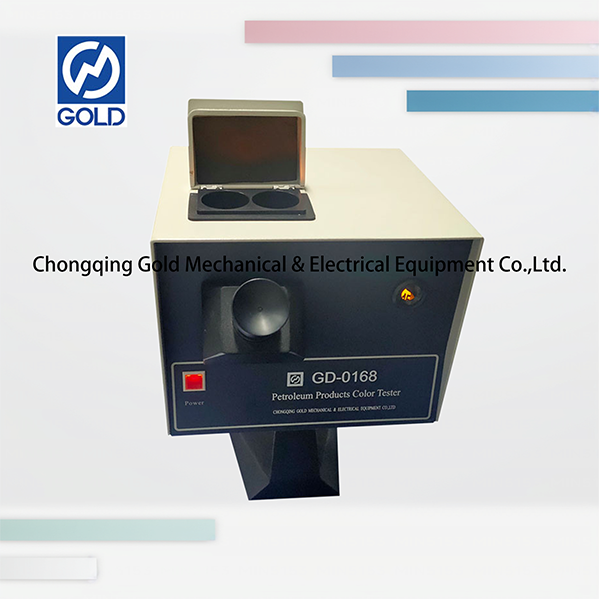

Imagens dtail:
