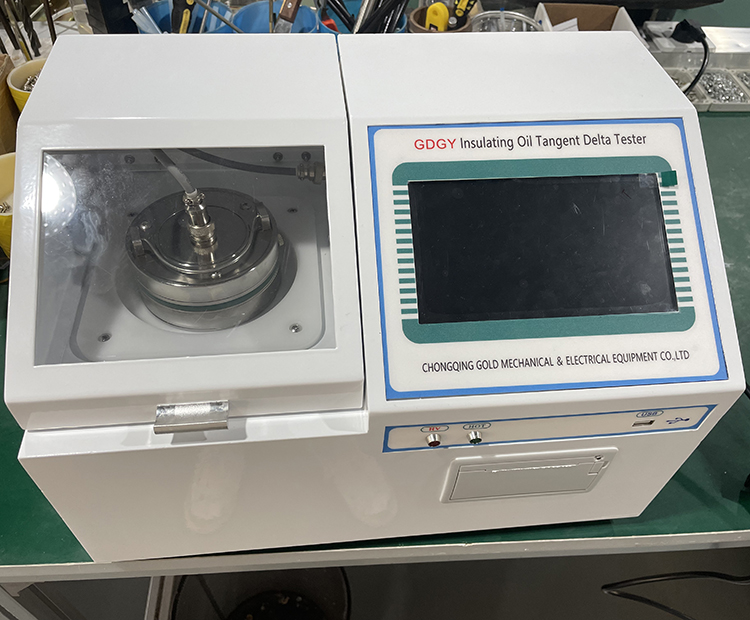

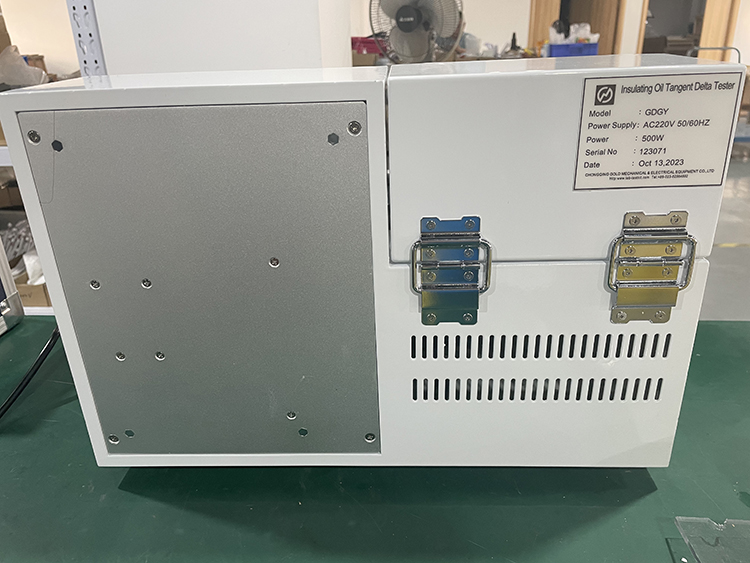

IEC 60247 Conjunto de testes de delta de petróleo Tan
Introdução:
A perda dielétrica do óleo do transformador refere -se à perda de energia causada pela resistência dielétrica e perda de corrente de Foucault quando o enrolamento e o fluxo de óleo simultaneamente no transformador. A perda dielétrica é um importante índice de desempenho do transformador e seu tamanho afeta diretamente a eficiência operacional e a vida útil do transformador.
Os principais métodos de teste de perda dielétrica incluem o método da ponte, o método de ressonância e o método de teste digital. O método da ponte é o método de teste de perda dielétrica mais usada no momento. Seu princípio é calcular o valor da perda dielétrica medindo a alteração atual nas duas extremidades da ponte com base no princípio do saldo da ponte.
Características:
O modo de aquecimento mais avançado de A indução de alta frequência é aplicada à parte de aquecimento deste conjunto de testes de delta de petróleo Tan, obteve a vantagem de não contato de copo de óleo e unidade de aquecimento, aquecimento homogêneo, velocidade rápida e controle conveniente etc. Conveniência e manobrabilidade são as vantagens mais notáveis deste instrumento:
1. Tecnologia digital e medição de automação inteligente são aplicadas dentro do instrumento, testes de modo múltiplo.
2. Menu Big Touch Screen (320mm × 240mm) A interface em chinês está equipada, com a qual o usuário pode ser solicitado a cada etapa durante o processo operacional.
3. O resultado pode ser emitido pela impressora.
Parâmetros:
Condição de uso | -5 ℃ -40 ℃ rh <80% |
Fonte de energia | AC 220V ± 10% sem limite de frequência |
Saída de alta tensão CA | 400V-2200V ± 2% a cada 100V 50VA |
Saída de alta tensão CC | 00V-2200V ± 2% |
Fogão de indução de controle de temperatura | Potência máxima 500W |
Faixa de controle de temperatura | <100 ℃ |
Erro de medição de temperatura | ± 0,5 ℃ |
Erro de temperatura de controle | 0,1 ℃ |
Controle de temperatura de controle | Temperatura ambiente 90 ℃ <20min |
Faixa de medição | TGδ sem limite CX 15PF-300PF RX 10M-10T |
Resolução | TGδ 0,001% CX 0,01pf RX 0,01 |
Precisão | Delta TGδ: ± (leitura*0,5%+0,020%) delta cx: ± (leitura*0,5%+0,5pf) delta rx: ± leitura * 10% |
Constante de perda dielétrica relativa | Εr calculado automaticamente |
Resistividade volumétrica | ρ calculado automaticamente |
Dimensão | 450 (L) × 310 (W) × 360 (H) |
Peso líquido | 21kg |
