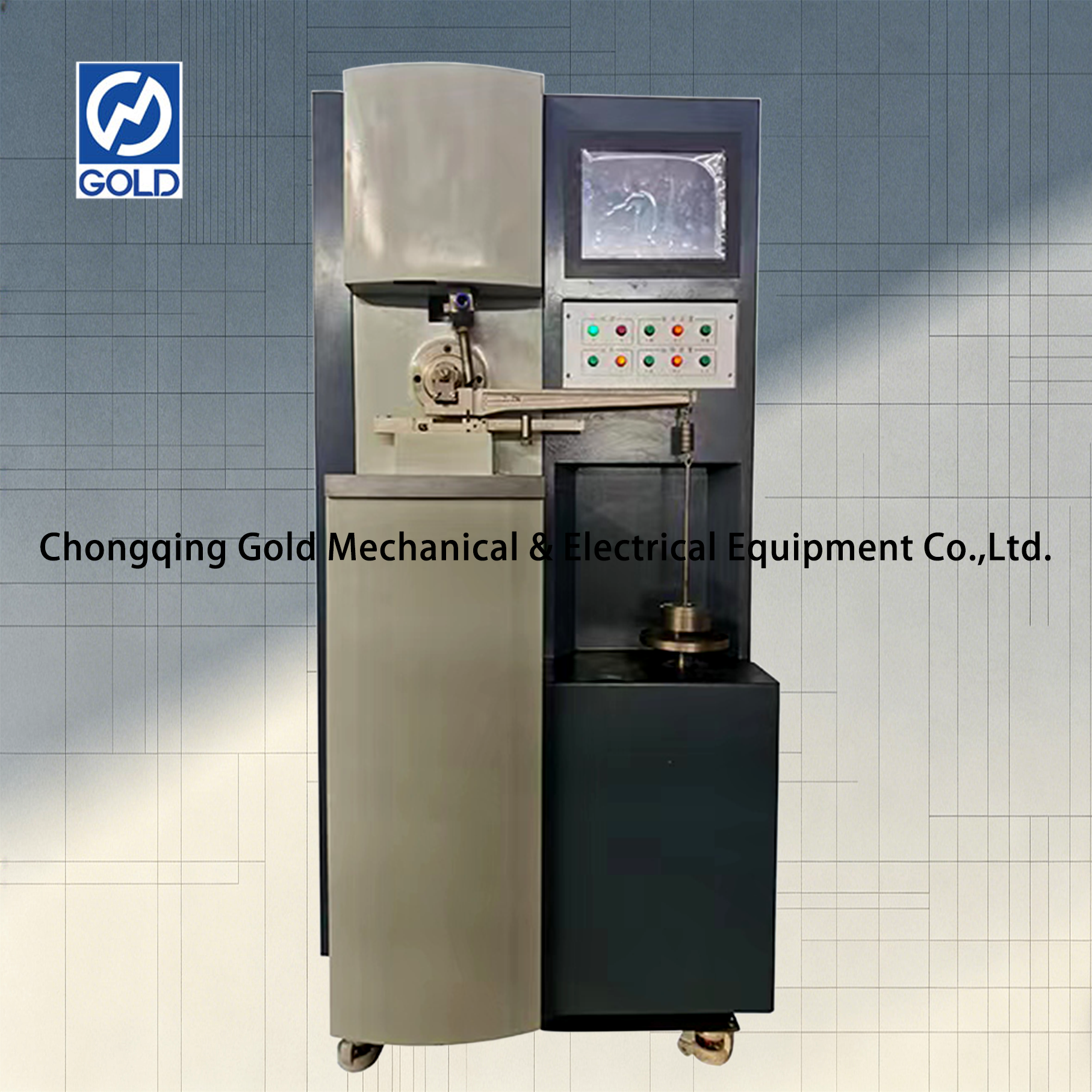

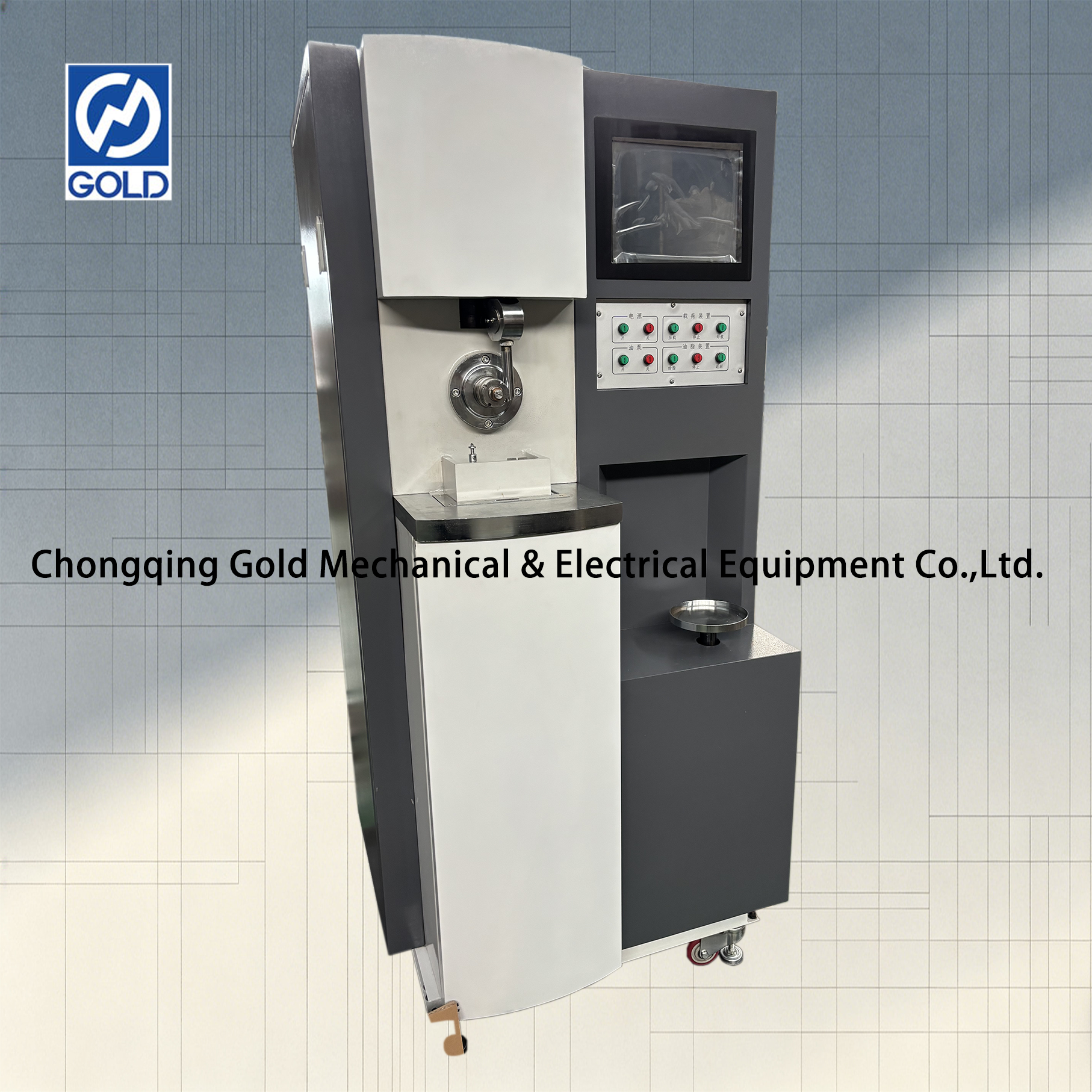

Máquina de teste ASTM D2782 Timken ASTM D2509

Máquina de teste Timken

Esta máquina de teste Timken é usada principalmente para avaliar as características de rolamentos de extrema pressão e o desempenho de atrito de vários lubrificantes e graxas sob condições de atrito deslizante; Ao mesmo tempo, também é adequado para detectar a resistência ao desgaste de materiais metálicos e não metálicos específicos (como plástico, náilon, etc.) em estado de deslizamento e pode medir com precisão a força de atrito para calcular o coeficiente de atrito correspondente. Atualmente, a máquina tem sido amplamente utilizada em diversas indústrias e campos de pesquisa, como metalurgia siderúrgica, petroquímica, transporte e instituições de ensino superior.

Princípio de funcionamento:

A rotação do fuso da máquina de testes Timken é acionada por um motor CA trifásico, correia síncrona e conversor de frequência. A velocidade do fuso é medida por um sensor de velocidade magnetoelétrico e uma engrenagem de medição de velocidade montada no fuso. A força de teste é aplicada através de uma haste de força de teste, mola, pesos e um dispositivo de elevação. O motor CA trifásico, através de um redutor de engrenagem helicoidal e um parafuso de avanço, faz com que o prato de peso desça a uma velocidade constante. Os pesos também descem a uma velocidade constante, a mola se estende gradualmente e a força de teste aumenta gradualmente até que o prato de peso se separe dos pesos. Por outro lado, à medida que o prato de peso aumenta, a mola encurta gradualmente e a força de teste diminui gradualmente.

A amostra de óleo de teste da máquina de testes Timken é armazenada em um tanque de óleo equipado com um aquecedor e um sensor de temperatura de resistência de platina. Durante o aquecimento, o sistema de controle controla o estado ligado/desligado de um relé de estado sólido para manter a temperatura próxima do valor definido. Quando a válvula de saída é aberta, a amostra de óleo flui sobre a superfície do anel de teste e bloqueia no reservatório de óleo, onde é então bombeada de volta para o tanque de óleo pelo motor da bomba de óleo, completando assim o ciclo. A graxa de teste é armazenada em um tanque de graxa. Um motor síncrono, através de um redutor de engrenagem helicoidal e uma porca de parafuso de avanço, impulsiona o pistão para cima, forçando assim a graxa através de tubulações e uma válvula de saída para a superfície do anel e bloco de teste.

Durante o teste, o anel de teste gera atrito no bloco. Esse atrito faz com que a haste de fricção tenda a girar no sentido anti-horário. Colocar pesos na bandeja da haste e mover o controle deslizante para a direita faz com que ela gire no sentido horário. O equilíbrio do torque é alcançado quando a extremidade direita da haste de fricção começa a cair, permitindo que a força de fricção seja calculada.

Parâmetros técnicos:

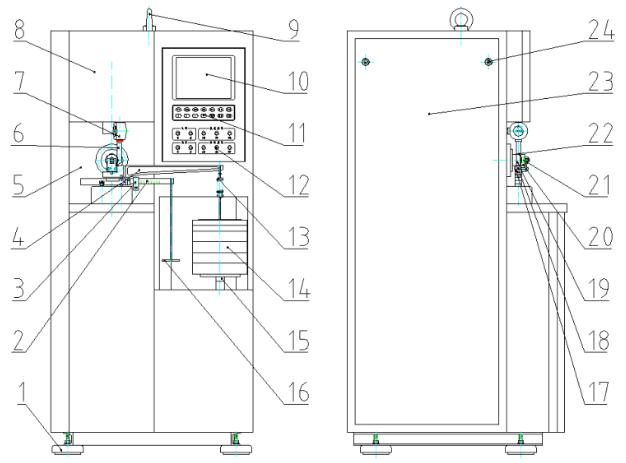

Estrutura:

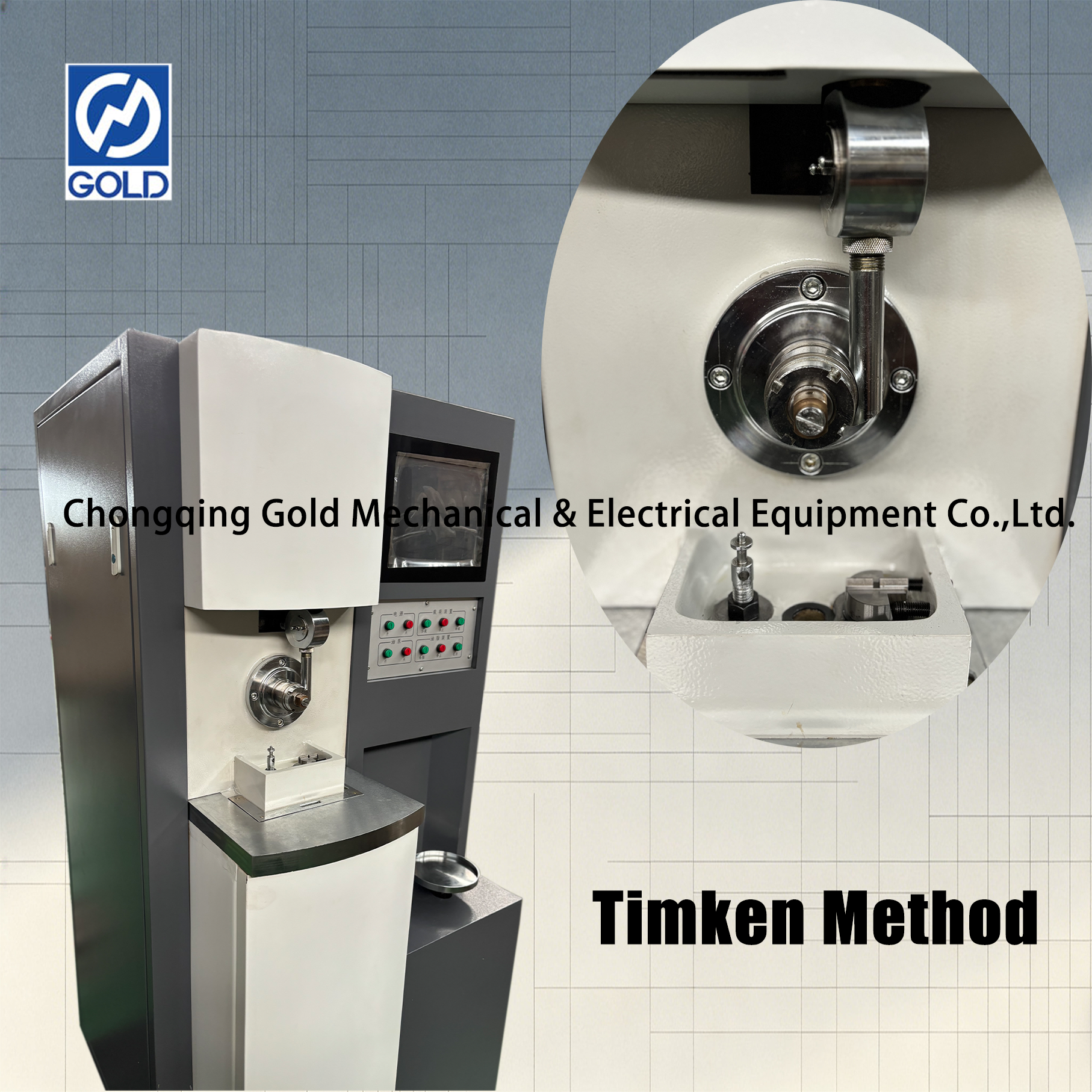

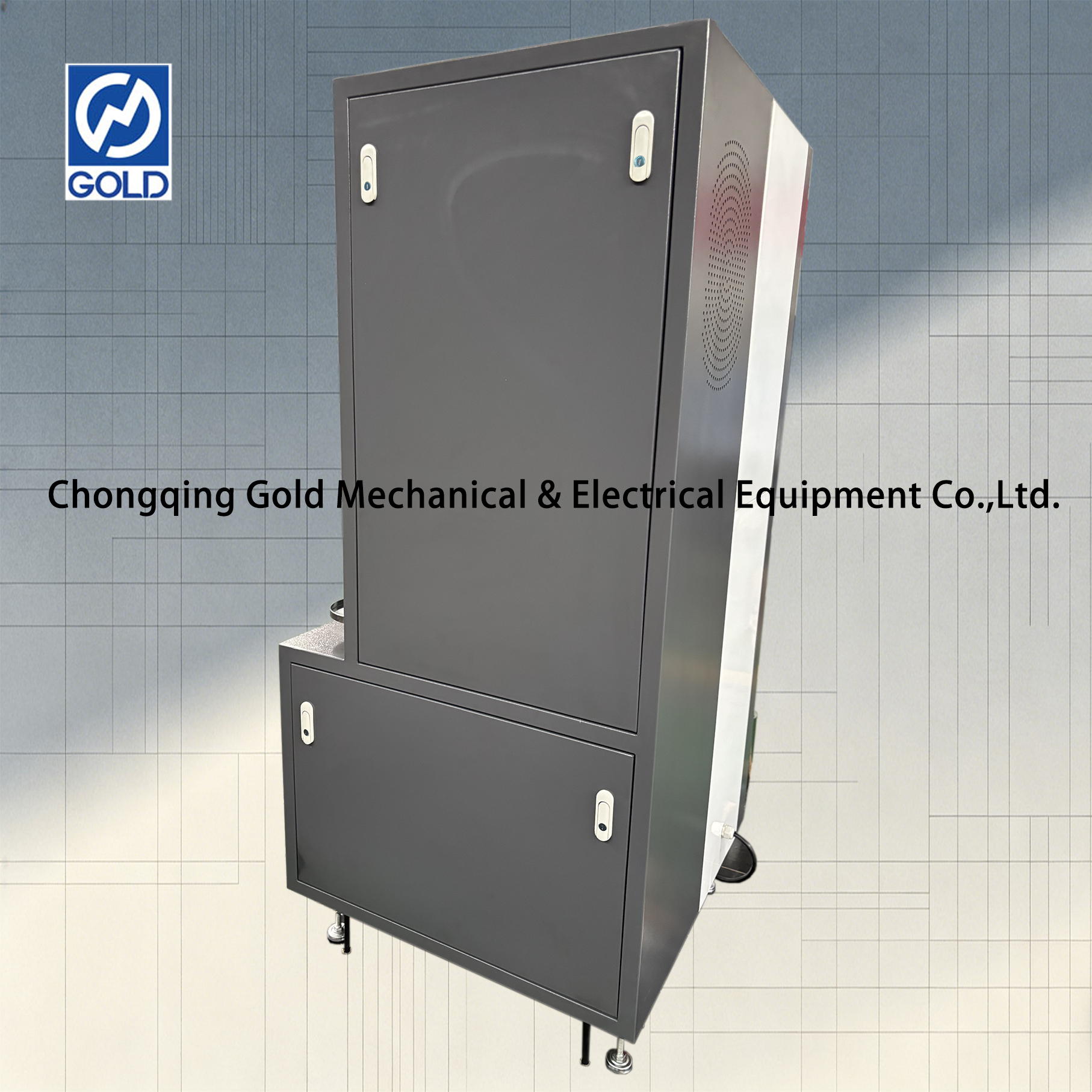

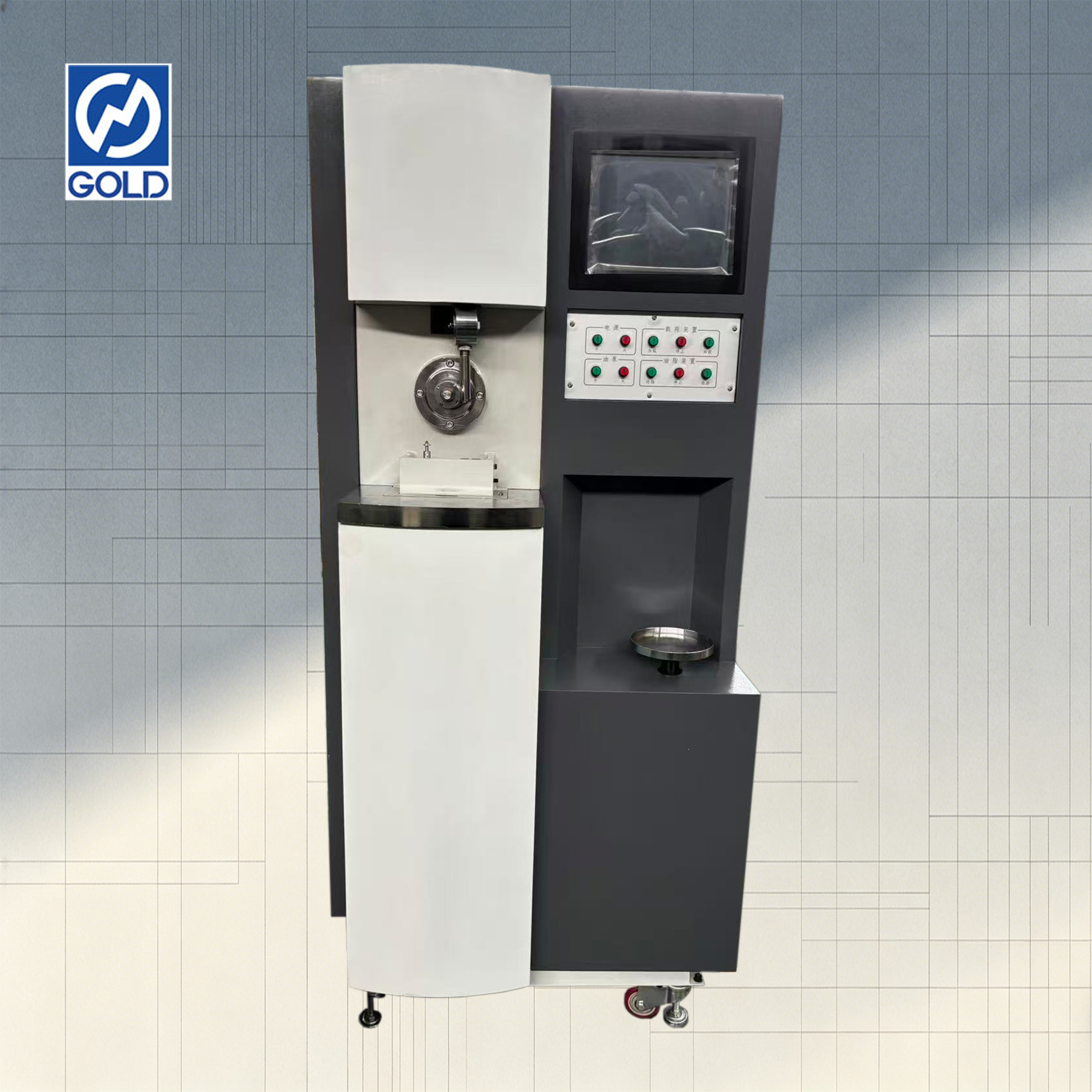

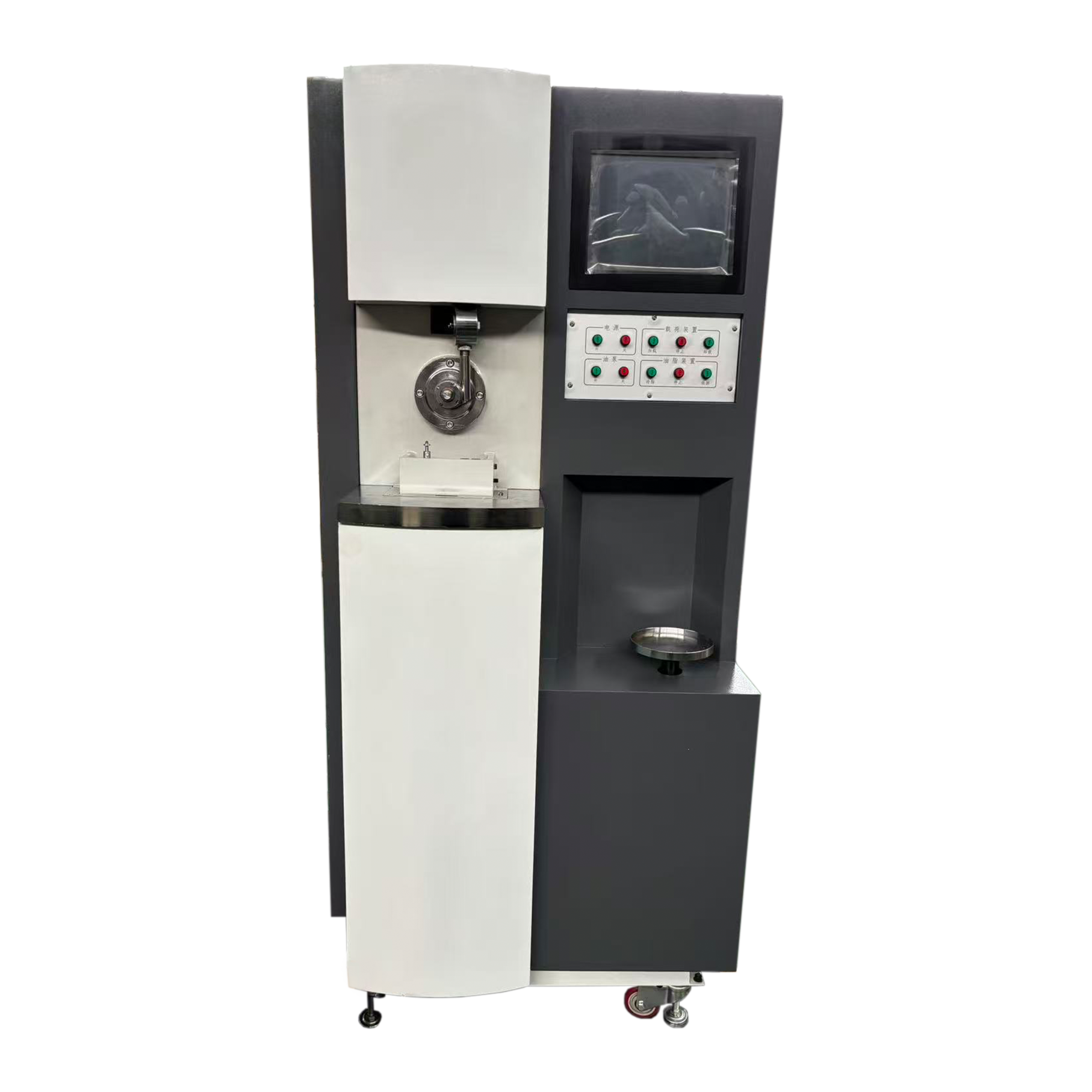

Detalhes do produto de  Máquina de teste Timken:
